Gwahaniaethau Rwber - Canllaw i Gydrannau Selio Sylfaenol a Deinamig

Mae peirianwyr yn wynebu her barhaus: dewis y sêl gywir ar gyfer y gwaith. Bob dydd, rydych chi'n edrych ar gloriau, yn agor llawlyfrau cynnal a chadw, neu'n cerdded ar lawr y gweithdy cynhyrchu. Mae fflangell yn gollwng. Mae silindr yn methu.Mae siafft yn gwisgo allan.Yr achoswr? Yn aml, dewis gwael o falfiau selio. Mae'r canllaw hwn yn darparu senarios ymarferol i'ch helpu i ddewis rhwng gasgedi rwber, seliau llwch, V-sealiau, ac O-ringiau.

Sêl Sefydlog ar gyfer Cymalau Sefydlog

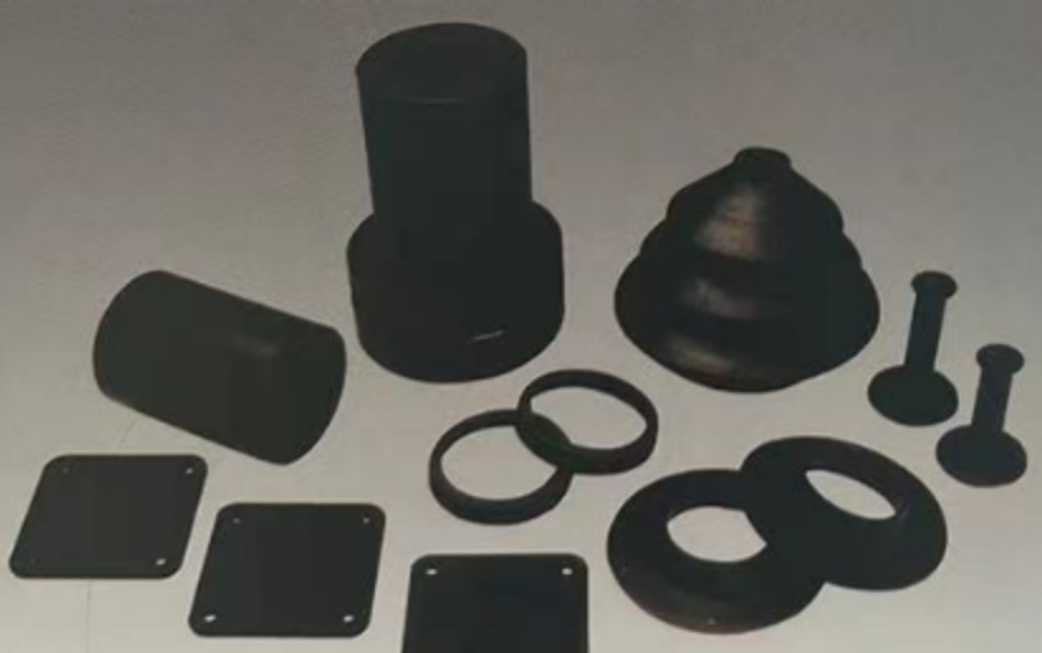

Meddyliwch am gartref pwmp. Dwy wyneb metel wedi'u bolltio at ei gilydd. Maen nhw'n edrych yn wastad, ond o dan ficrosgop, maen nhw'n llawn crafu, marciau offer, a dyffrynnoedd bach. Mae hylif yn dod o hyd i'r llwybrau hynny. Mae gasged rwber yn mynd rhyngddynt. Rydych chi'n tynhau'r bolltau. Mae'r gasged yn cywasgu, yn llifo i mewn i'r anwastadrwyddau hynny, ac yn atal y gollyngiad. Defnyddiwch nhw ar gartrefi pwmp, gorchuddion falfiau, fflangiau pibellau, a phaneli mynediad. Ardal fawr? Siapiau afreolaidd? Dim problem. Os yw eich cais yn cynnwys dau wyneb sefydlog sydd angen eu selio, mae gasged rwber yn aml yn ateb. Cofiwch: nid ydynt ar gyfer rhannau symudol.

Sêl Dynamegol ar gyfer Rhodfeydd Cyfeiriadol a Chylchdroi

Bellach ystyriwch silindr hydrolig ar fwrdd peiriant cloddio. Mae'r gwialen yn ymestyn ac yn tynnu'n ôl, yn llithro i mewn ac allan o'r silindr. Mae llwch, mwd a thywod ym mhobman. Os yw'r halogion hynny'n mynd heibio'r sêl gwialen, maent yn crafu wal y silindr, yn dinistrio'r piston, ac yn difetha'r uned gyfan. Beth ydych chi'n ei ychwanegu? Mae sêl llwch yn hanfodol ar gyfer silindrau hydrolig, gweithredwyr niwmatig, canllawiau llinellol, ac unrhyw siafft sy'n symud yn ôl ac ymlaen sy'n agored i lwch a phridd.

Gosodwch nhw ar ochr allanol y sêl bwysedd gynradd. Eu swydd yw atal, nid cadw. Mae gwefus hyblyg yn glanhau'r rod bob tro y mae'n tynnu'n ôl. Mae'n sgrapio llwch, graean a defnynnau dŵr. Os yw eich offer yn gweithredu mewn amgylcheddau llwyd, budr neu wlyb, bydd sêl llwch yn ymestyn oes gwasanaeth yn sylweddol. Nhw yw'r amddiffyniad cyntaf rhag llygredd. Ewch ati i'w newid yn rheolaidd; maen nhw'n gwisgo allan yn gyflymach na sêl bwysedd.

Ond beth am siafftiau cylchdroi? Moduron trydanol. Gearboxau. Rholeri cludo. Mae'r siafftiau hyn yn troi'n gyflym, yn aml yn anghyson, ac weithiau â wynebau garw oherwydd traul. Bydd sêl gwefus safonol yn cynhesu'n ormodol, yn sgrechian, ac yn methu'n gyflym. Yma, geometreg wahanol sy'n gweithio orau. Sêl V yw'r dewis ar gyfer siafftiau cylchdroi sydd â chamgyfrif, rhedeg allan, neu wynebau garw.

Mae'r dyluniad trawsdoriad siâp V yn glyfar. Wrth i'r siafft droi, mae grym allgyrchol yn gwthio ymyl y sêl tuag allan. Mae'n cyffwrdd â'r wyneb gwrthdroi prin, felly mae ffrithiant yn isel iawn. Mae'r siâp yn creu gweithred pwmpio sy'n gwthio llwch i ffwrdd o'r sêl. Nid oes angen ffit dynn. Rydych chi'n ei lusgo ar y siafft; mae'n hunan-gentro. Defnyddiwch nhw ar foduron trydan, siafftiau mewnbwn/allbwn blychau gêr, offer amaethyddol, a rholeri cludwyr. Maen nhw'n ymdrin â chyflymderau siafft hyd at 20 metr yr eiliad. Maen nhw'n goddef camleoliadau onglog a fyddai'n dinistrio sêl eraill. Mae gosod yn gyflym; nid oes angen offerynnau arbennig.

Modrwyau O Undod ar gyfer Cymwysiadau Amrywiol

Felly pryd ydych chi'n defnyddio'r seliau mwyaf cyffredin oll? Ym mhobman arall. Mae O-rings yn seliau diofyn ar gyfer bron popeth: silindrau hydrolig, falfiau niwmatig, cyplyddion cysylltu cyflym, ffitiadau hylifol, a chymaint o gymwysiadau statig a deinamig eraill. Mae'r egwyddor yn syml: dadffurfiad wedi'i reoli. Rydych chi'n torri rhigol, yn rhoi'r O-ring ynddo, ac yn ei wasgu â'r rhan gyfatebol. Mae'r droseddau crwn yn fflatio, gan greu dau gyswllt selio. Mae pwysedd mewnol yn gwthio'r O-ring i'r ochr â phwysedd isel, gan gynyddu'r pwysedd cyswllt. Hunan-egniog. Mae'n gweithio o wactod i bwysedd uchel. Mae'n gweithio o -50°C i 200°C gyda'r deunydd cywir. Os oes gennych chi rigol, mae'n debygol y bydd O-ring yn ffitio.
